Keysight Technologies

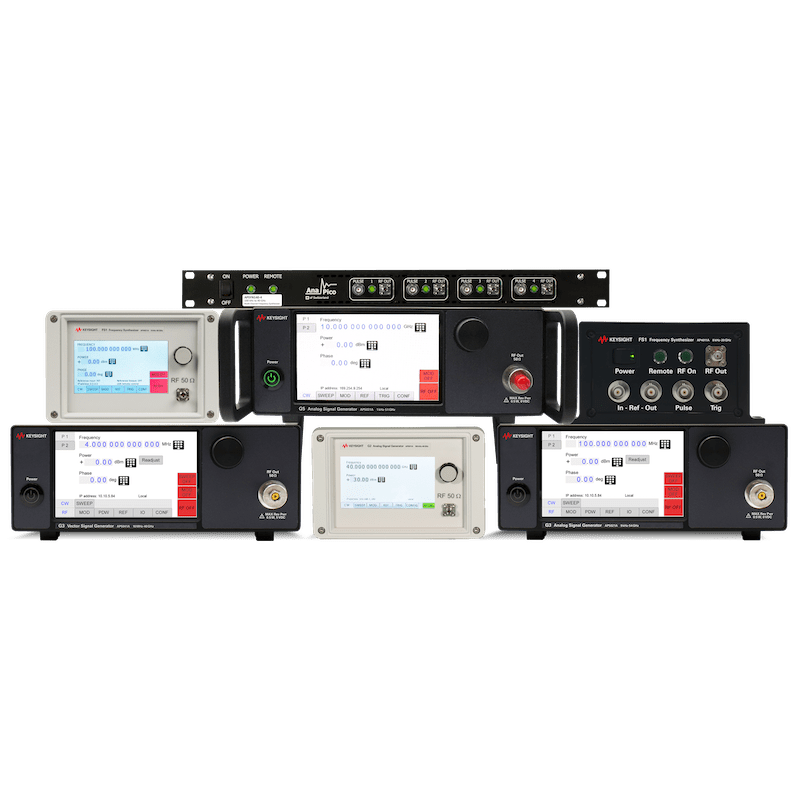

La série de synthétiseurs de fréquence FS1 offre une vitesse de commutation rapide, un excellent bruit de phase et une haute qualité de signal. Quatre modèles sont disponibles, avec des gammes de fréquences allant de 8 kHz à 20 GHz et de 8 kHz à 40 GHz. Les synthétiseurs de fréquence FS1 se présentent sous diverses formes :

• Un module montable sur bride et en rack (AP4011A, modèle à canal unique)
• Un boîtier de bureau compact avec écran tactile couleur et commande en façade (AP4021A, modèle à canal unique)
• Un boîtier standard montable en rack 1 HU 19″ (AP4012A et AP4022A, modèles multicanaux)

Caractéristiques principales

• Configurations mono-canal et multicanal (jusqu’à 4 canaux).
• Les canaux peuvent être programmés indépendamment en fréquence, phase et amplitude, et sont cohérents en phase.
• Oscillateur à quartz thermostatisé (OCXO) interne de haute stabilité avec entrée de fréquence de référence externe variable.
• Modulation FM, PM et impulsionnelle.
• Balayages rapides de fréquence et de liste.
• Ports de communication USB, Ethernet et GPIB en option (disponibles pour les modèles AP4012A et AP4022A).

AP4011A / Synthétiseur de fréquence 8 kHz – 20 GHz

Le Keysight AP4011A FS1 est un synthétiseur de fréquence à canal unique couvrant une plage de 8 kHz à 20 GHz, avec une vitesse de commutation rapide, un faible bruit de phase et une excellente qualité de signal.

AP4012A / Synthétiseur de fréquence 40 GHz

Le Keysight AP4012A FS1 est un synthétiseur de fréquence multicanaux couvrant une plage de 8 kHz à 20 GHz, avec une vitesse de commutation rapide, un faible bruit de phase et une excellente qualité de signal.

AP4021A / Synthétiseur de fréquence mono-sortie 40 GHz

Le modèle de synthétiseur de fréquence Keysight AP4021A FS1 offre un instrument de paillasse compact et performant avec un faible bruit de phase.

AP4022A / Synthétiseur de fréquence multi-sortie 40 GHz

Le modèle de synthétiseur de fréquence Keysight FS1 AP4022A offre un instrument multicanaux performant avec un faible bruit de phase.

Les synthétiseurs de fréquence FS2 offrent une vitesse de commutation rapide, un faible bruit de phase et une puissance de sortie élevée dans une variété de modules compacts optimisés pour l’intégration système. Avec des modèles couvrant des fréquences de 8 kHz à 40 GHz, les synthétiseurs de fréquence FS2 peuvent être utilisés pour diverses applications, allant des sources de signaux à usage général au radar, à la guerre électronique et à l’informatique quantique.

• Référence interne OCXO (oscillateur à quartz thermostatisé) de haute stabilité
• Faible bruit de phase
• Ports Ethernet et USB
• Capacités de modulation d’impulsions avec balayages de fréquence, de liste et de puissance.

AP4001A / Synthétiseur de fréquence 20 GHz

Le synthétiseur de fréquence FS2 (AP4001A) est un synthétiseur à large bande à faible bruit de phase, fonctionnant de 10 MHz à 20 GHz. La puissance de sortie nominale est de +23 dBm. Le module offre une résolution de fréquence de l’ordre du milli-Hz et utilise une référence interne à haute stabilité. Cette référence interne peut être verrouillée en phase à une référence externe configurable par l’utilisateur. Pour une cohérence de phase optimale, plusieurs synthétiseurs de fréquence FS2 peuvent être mis en cascade avec une seule horloge de référence principale.

AP4003A / Synthétiseur de fréquence miniaturisé 100 kHz – 22 GHz

Le synthétiseur de fréquence FS2 AP4003A est un synthétiseur compact à faible bruit de phase et à saut de fréquence ultra-rapide, adapté aux signaux en onde continue (CW) et sous forme d’impulsions. Il couvre une plage de fréquences de 100 kHz à 22 GHz, avec un temps de commutation de 5 µs, et offre une plage de puissance de -30 à +25 dBm. Le bruit de phase à 1 GHz avec un décalage de 20 kHz est de -131 dBc/Hz.

AP4005A / Synthétiseur de fréquence miniaturisé 40 GHz

Le synthétiseur de fréquence FS2 AP4005A est un synthétiseur de fréquence compact conçu pour générer des signaux de fréquence précis et stables, en onde continue (CW) ou sous forme d’impulsions, couvrant une plage de fréquences de 1 MHz à 40 GHz, avec un temps de commutation rapide de 50 µs et une puissance de sortie de -10 à +20 dBm. L’appareil offre une excellente performance en matière de bruit de phase, par exemple, à 10 GHz avec un décalage de 20 kHz, une valeur de -121 dBc/Hz est mesurée. Le synthétiseur se présente sous une forme très compacte, montable sur bride, de dimensions 165 x 60 x 26 mm et pèse moins de 0,5 kg. Il consomme moins de 23 W et est uniquement refroidi passivement.

AP4007A / Synthétiseur de fréquence miniaturisé 8 kHz – 20 GHz

Les modules de source de signal micro-ondes du synthétiseur de fréquence FS2 AP4007A offrent des performances de niveau instrumental, une fonctionnalité accrue et une consommation d’énergie efficace dans un format compact à un coût abordable. La conception combine un faible bruit de phase avec une capacité de commutation rapide, couvrant une large plage de fréquences de 8 kHz à 20 GHz. La faible teneur en signaux parasites et harmoniques rend ce signal idéalement adapté à de nombreuses applications exigeantes. L’unité intègre un OCXO à haute stabilité, fournissant des signaux de sortie précis, calibrés en puissance et verrouillables en phase.

La série G2 de générateurs de signaux analogiques compacts offre une bonne pureté de signal, un faible bruit de phase et une vitesse de commutation rapide, avec des modèles couvrant une plage de 8 kHz à 40 GHz.

Avec des options compactes, légères et multicanaux avec commutation cohérente en phase, la série G2 est une solution économique pour tester une large gamme d’applications.

• Signaux stabilisés à faible bruit de phase grâce à un oscillateur à quartz contrôlé par température (OCXO)
• Commutation rapide jusqu’à 25 µs
• Capacités de modulation telles que la modulation par impulsions, AM, FM, PM, chirp de fréquence, etc.
• Fonctions de balayage, de déclenchement et fréquence de référence externe programmable par l’utilisateur
• Idéalement adapté à une large gamme d’applications
• Pesant moins de 2 Kg et fonctionnant avec des batteries portables, les unités G2 sont parfaitement adaptées au travail sur le terrain.

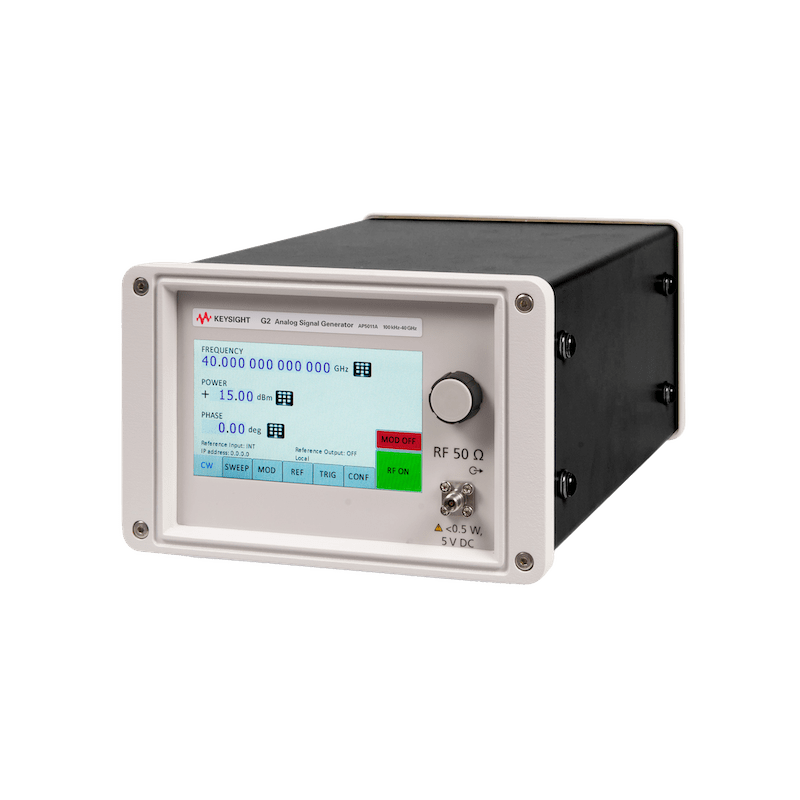

AP5011A / Générateur de signaux 8 kHz – 40 GHz

Le générateur de signaux analogiques AP5011A G2 combine une excellente pureté de signal et un bruit de phase ultra-faible avec une puissance de sortie élevée et une vitesse de commutation rapide. Il permet des balayages numériques rapides, y compris des balayages en liste flexibles, avec la possibilité de régler individuellement la fréquence, la puissance et les temps de maintien. Compact et léger, avec une faible consommation d’énergie et une batterie externe en option, l’AP5011A G2 est adapté aux travaux en laboratoire, en fabrication et sur le terrain.

AP5012A / Générateur de signaux Multi-canaux 300 kHz – 40 GHz

Le générateur de signaux analogiques Keysight AP5012A G2 vous permet d’exploiter plusieurs sources de signaux avec une commutation ultra-rapide et un bruit de phase très faible. Programmez indépendamment la fréquence, la phase et l’amplitude de chaque canal pour des tests précis et performants. Toutes les unités peuvent inclure en option des capacités de modulation d’amplitude, de fréquence, de phase et d’impulsions.

La série G3 de générateurs de signaux propose des options analogiques et vectorielles, caractérisées par un bruit de phase ultra-faible, une grande pureté spectrale, une commutation rapide et des variations multicanaux cohérentes en phase.

• Pureté de signal exceptionnelle : faible bruit de phase, faible niveau de signaux parasites et excellente réjection des harmoniques
• Offre des balayages en liste, en fréquence, en phase et en puissance
• Utilisable pour des applications allant des tests de production et de l’informatique quantique à l’aérospatiale et la défense
• Versions disponibles pour laboratoire et montage en rack

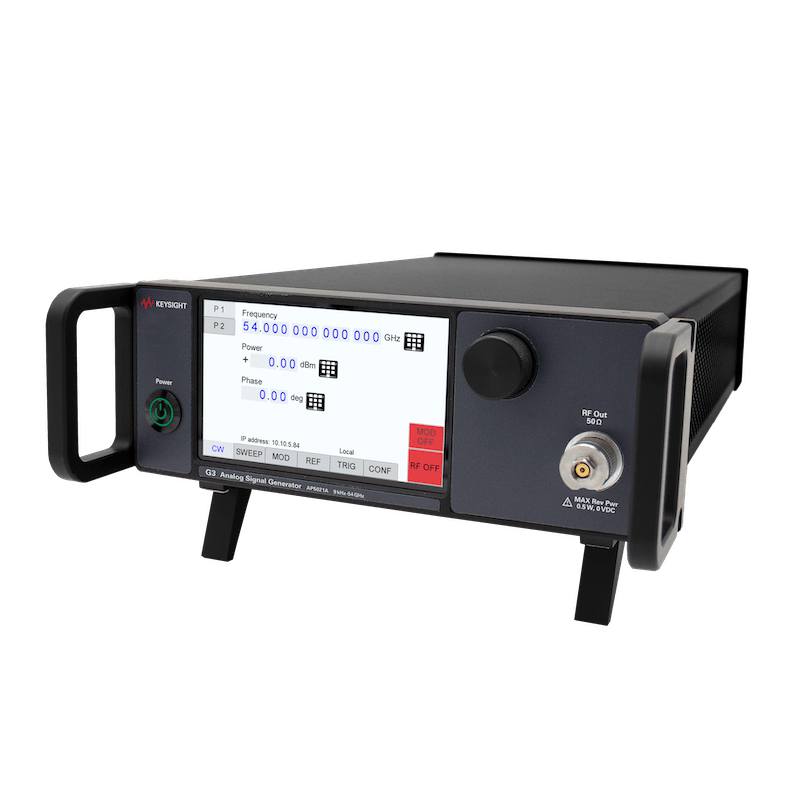

AP5021A & AP5022A / Générateurs de signaux mono ou multi-canaux jusqu’à 54 GHz

Les générateurs de signaux analogiques Keysight AP5021A & AP5022A G3 offrent d’excellentes performances en termes d’harmoniques et de signaux parasites dans un modèle pratique et léger. Une combinaison de faible bruit de phase, d’une pureté spectrale significativement élevée et d’une vitesse de commutation rapide permet à vos équipes de test de générer des signaux de haute qualité pour la production, la conversion analogique-numérique (ADC) et les tests de récepteurs radar. Logé dans un boîtier de bureau pratique, les générateurs de signaux analogiques G3 proposent également des options de configuration par écran tactile (version mono canal uniquement) et contrôle à distance, ainsi qu’un logiciel d’interface utilisateur graphique (GUI) ou des commandes SCPI standard pour une programmation fluide.

• Couvre des plages de fréquences de 9 kHz à 12,75, 20, 40 ou 54 GHz
• Obtenez une qualité de signal pure avec un faible bruit de phase SSB (-126 dBc/Hz typique à 10 GHz avec un décalage de 10 kHz)
• Conservez de la valeur avec un facteur de vieillissement de < 20 ppb par an
• Générez des harmoniques de haute qualité à -50 dBc, signaux parasites en bande X à -80 dBc typique
• Effectuez des tests approfondis avec une modulation par impulsions avancée ON/OFF de 100 dB typique (temps de montée de 5 ns typique, largeur d’impulsion de 20 ns)
• Augmentez le débit et accélérez les tests avec une vitesse de commutation rapide de 15 µs (typique)
• Choisissez parmi les options de plage de fréquence, y compris jusqu’à 12,75 GHz, 20 GHz, 40 GHz ou 54 GHz

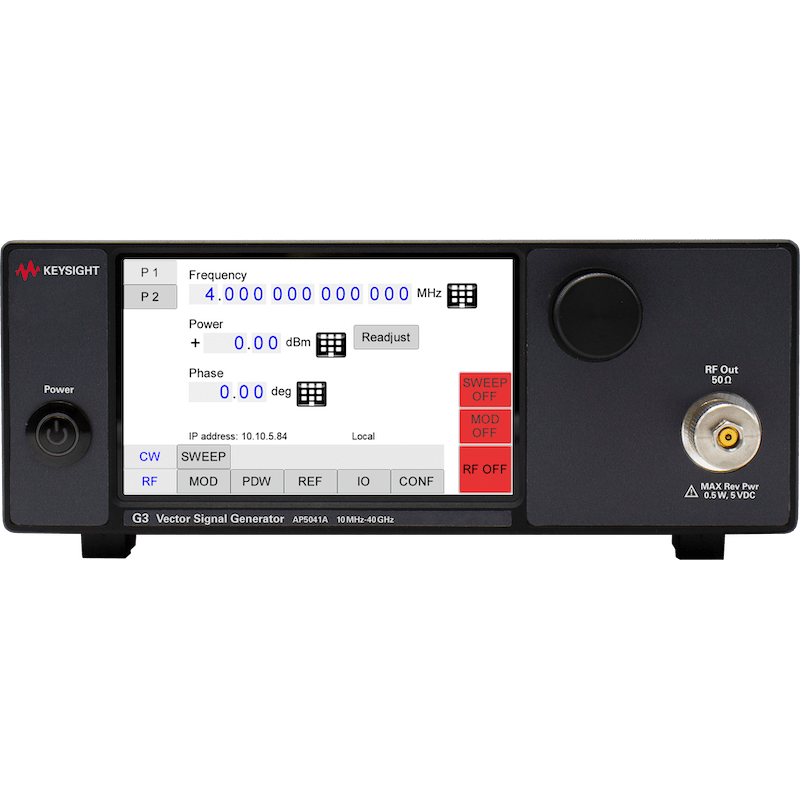

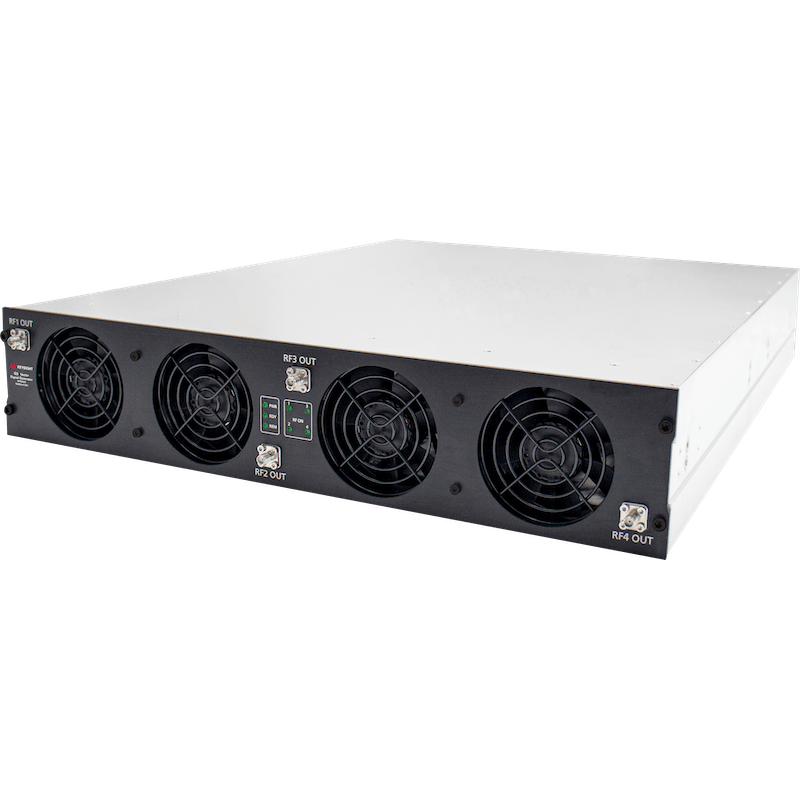

AP5041A & AP5042A / Générateurs de signaux Vectoriels mono ou multi-canaux 100 kHz-40 GHz

Permettez des balayages de fréquence en onde continue (CW) ultra-rapides, des chirps, une modulation intra-impulsion, des sauts de fréquence et une mise en forme d’impulsions, tous avec un bruit de phase très faible. Un modulateur I/Q interne haute performance permet des formes d’onde de modulation personnalisées et prend en charge des schémas de modulation dédiés, y compris la modulation pour l’avionique.

• Bande passante de modulation de signal de 400 MHz avec prise en charge intégrée des schémas de modulation vectorielle courants
• Prise en charge directe de l’injection contrôlée de bruit blanc gaussien additif (AWGN) dans le trajet du signal
• Pureté de signal exceptionnelle pour les signaux modulés : bruit de phase le plus faible (-145 dBc/Hz à 1 GHz avec un décalage de 20 kHz), faible niveau de signaux parasites et excellente réjection des harmoniques
• Ensemble complet de modulations analogiques intégrées telles que AM, FM, PM, Pulse
• Trains d’impulsions ultra-étroits (< 5 ns), chirps de fréquence pulsés linéaires et non linéaires
• Schémas de modulation numérique intégrés comme FSK, PSK, ASK, QAM
• Capacité de saut de fréquence et de balayage ultra-rapide

La série G5 de générateurs de signaux analogiques compacts propose des modèles à canal unique ou multicanaux cohérents en phase, avec une vitesse de commutation ultra-rapide, un bruit de phase ultra-faible et une plage de fréquences de 1 kHz à 12,75, 20, 40 et 51 GHz. Cette combinaison puissante de plage de fréquences, de qualité de signal, d’agilité, de canaux cohérents en phase et des capacités standard des générateurs analogiques attendues en fait un atout performant et précieux pour votre laboratoire.

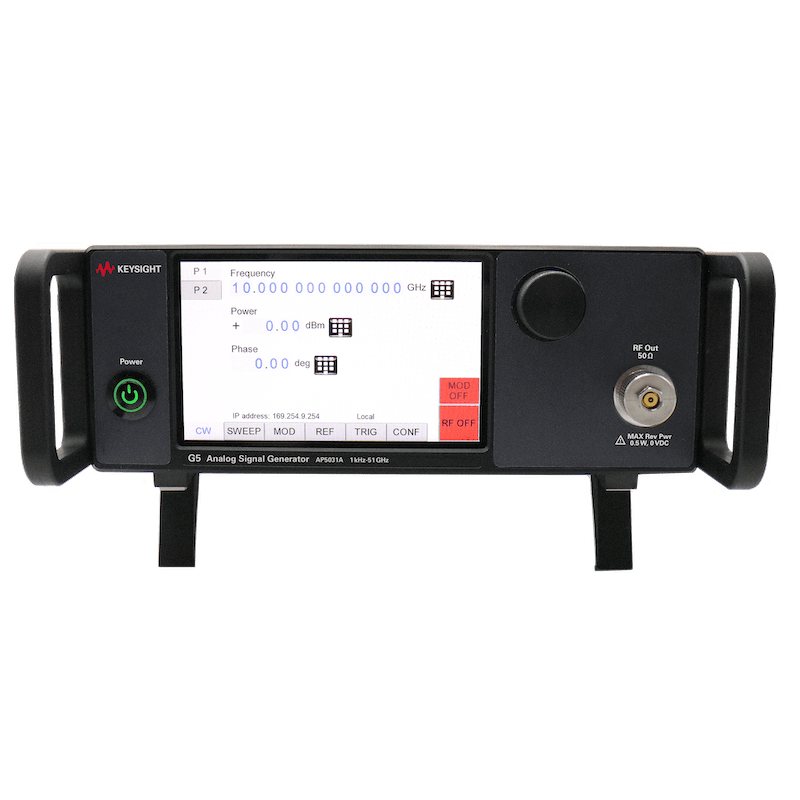

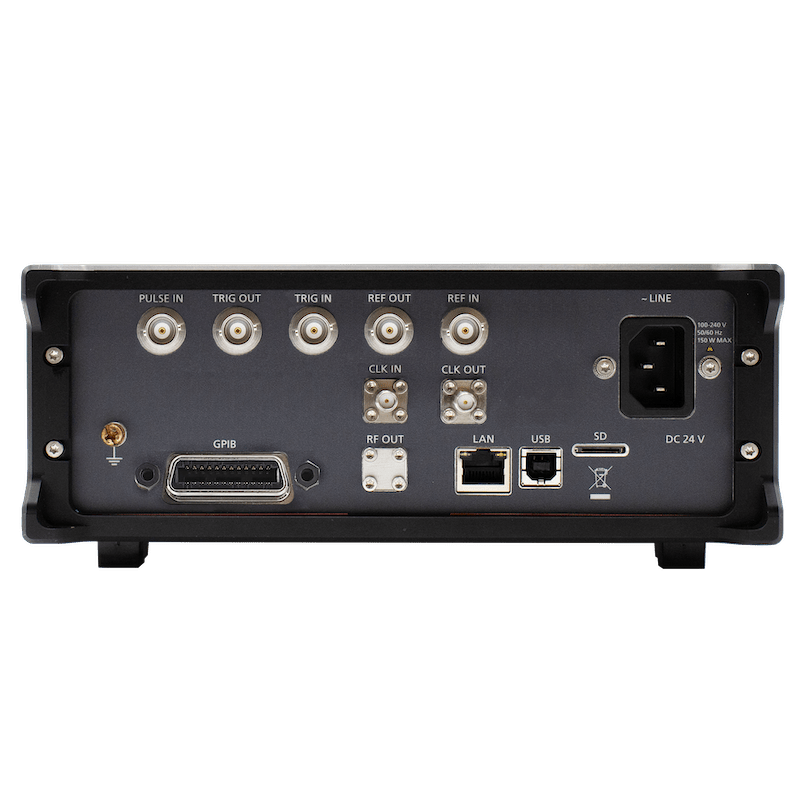

AP5031A & AP5032A / Générateurs de Fréquence ultra faible bruit de phase mono ou multi-canaux 1 kHz-51 GHz

Établissez de nouvelles normes pour vos tests RF et micro-ondes avec le bruit de phase extrêmement faible et la commutation ultra-rapide offerts par le générateur de signaux analogiques AP5031A. Avec des modèles couvrant des fréquences de 1 kHz à 12,75, 20, 40 et 51 GHz, l’AP5031A combine une interface graphique intuitive, une excellente pureté de signal et une agilité avec des plages de puissance précises et étendues pour vous permettre de tester en toute confiance.

• Signaux agiles avec une vitesse de commutation aussi rapide que 3 µs (typique)
• Obtenez une qualité de signal pure avec un faible bruit de phase SSB (-135 dBc/Hz typique à 10 GHz avec un décalage de 10 kHz)
• Atteignez une excellente précision de fréquence avec une référence OCXO à haute stabilité
• Utilisez une large gamme de références externes, y compris les 10 et 100 MHz couramment utilisés, pour une synchronisation de phase supérieure
• Testez avec des modulations AM, FM, PM et par impulsions
• Permettez une excellente synchronisation de phase entre les sorties de plusieurs instruments via des ports CLK haute fréquence
• Exploitez les options d’interface de communication USB, LAN ou GPIB
• Implémentez un contrôle fluide avec une interface de programmation d’application fournie par le client
