Distributeur exclusif en France : VersysLe millimétrique et le térahertz, sur votre banc de mesure.
Extensions de VNA, d'analyseur de spectre et de générateur, multiplicateurs, mélangeurs et détecteurs : VDI rend le térahertz accessible aux laboratoires civils et militaires.
- 1,5 THz
- Fréquence maximale des extensions VNA (WM-164)
- 120 dB
- Dynamique typique des extensions VNA de WR28 à WR5.1
- 1996
- Création par une équipe de l'Université de Virginie
- GaAs
- Diodes Schottky conçues et fabriquées en interne
Pourquoi VDI
La maîtrise de la diode, jusqu'au système.
Diodes maison
Les diodes Schottky GaAs conçues par VDI sont au cœur des multiplicateurs, mélangeurs et détecteurs.GaAs SchottkyCompatibles VNA
Les extensions se raccordent aux VNA Keysight PNA et PNA-X, et aux analyseurs Rohde & Schwarz, Anritsu ou Copper Mountain.Kits de calibration TRL et SOLTCouverture
Seize bandes de guide d'ondes, de WR28 à WR0.65, pour couvrir 26 GHz à 1,5 THz avec la même architecture.26 GHz → 1,5 THzSur mesure
Sources haute puissance, récepteurs jusqu'à 3 THz et produits pour la cryogénie et le spatial, adaptés à votre besoin.Sources · récepteurs · spatialExtensions VNA
Seize bandes, de 26 GHz à 1,5 THz.
Dynamique typique et puissance au port de test typique, bande standard, d'après VDI. * Avec une source à faible bruit de phase de type Keysight PNA/PNA-X.
Systèmes
Deux configurations clés en main.
Keysight × VDI
Étendre un instrument Keysight vers le térahertz
Les extensions VDI prennent la mesure de référence sur les VNA Keysight PNA et PNA-X ; un adaptateur VNAX-AM couvre les VNA Streamline et PXI.Voir les générateurs Keysight →
Mesure de puissance
Erickson PM5 : la puissance au-delà de 3 THz
Le wattmètre calorimétrique Erickson mesure la puissance de 75 GHz à plus de 3 THz, et pilote le contrôle de puissance des extensions VNA.Fiche fabricant →La gamme VDI
Dix familles pour le millimétrique
Test et mesure

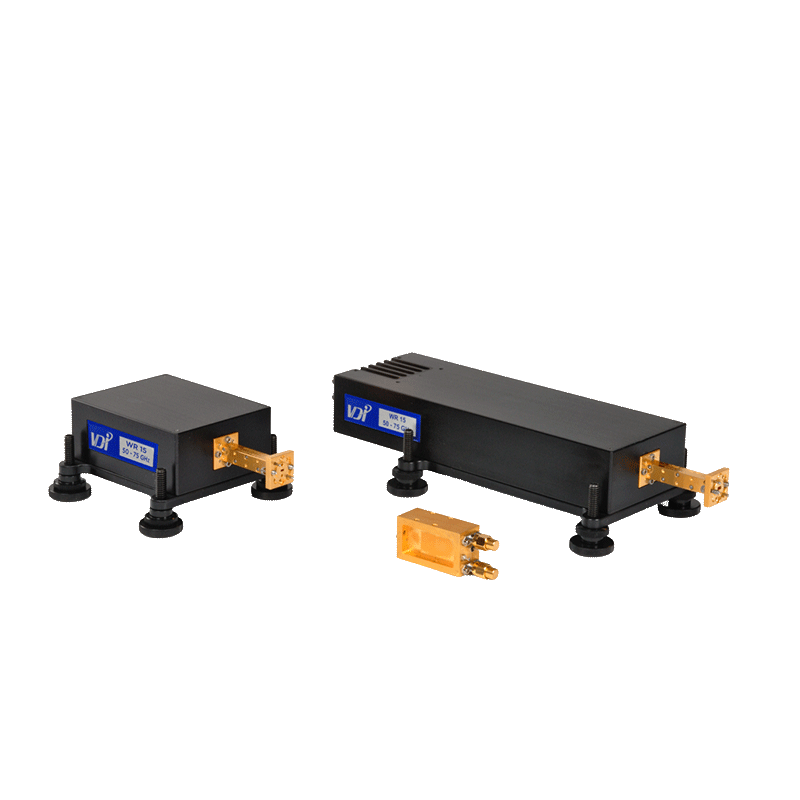

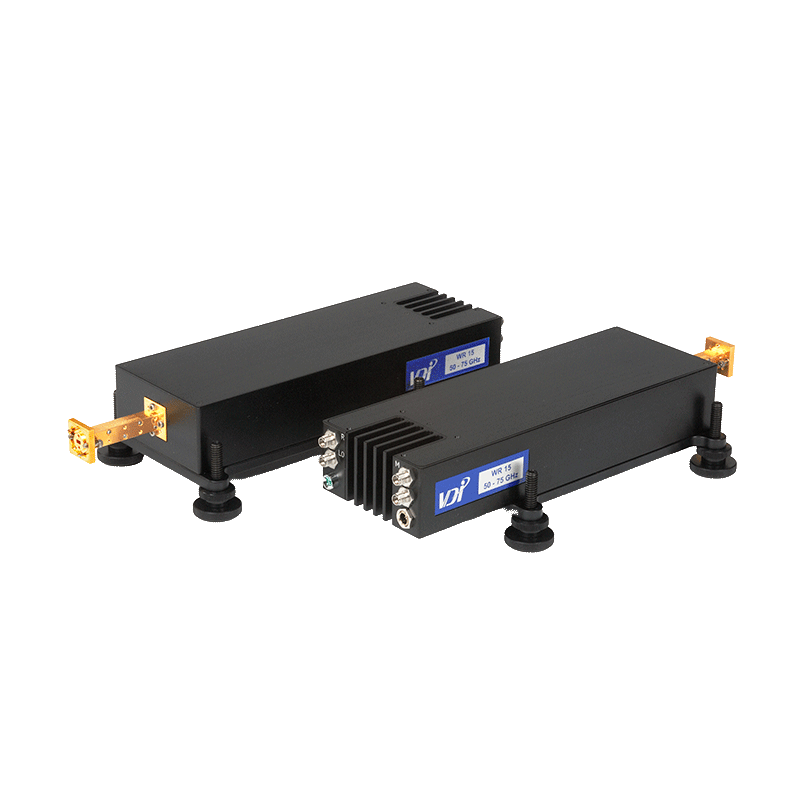

Extensions VNA (VNAX)
Modules d'extension pour analyseurs de réseaux, en configurations TxRx et Rx.
- Dynamiquejusqu'à 120 dB typ.
- OptionsHP · Dual Source · Dual Rx
- VNAX
- VNAX-HP
- VNAX-AM
Test et mesure

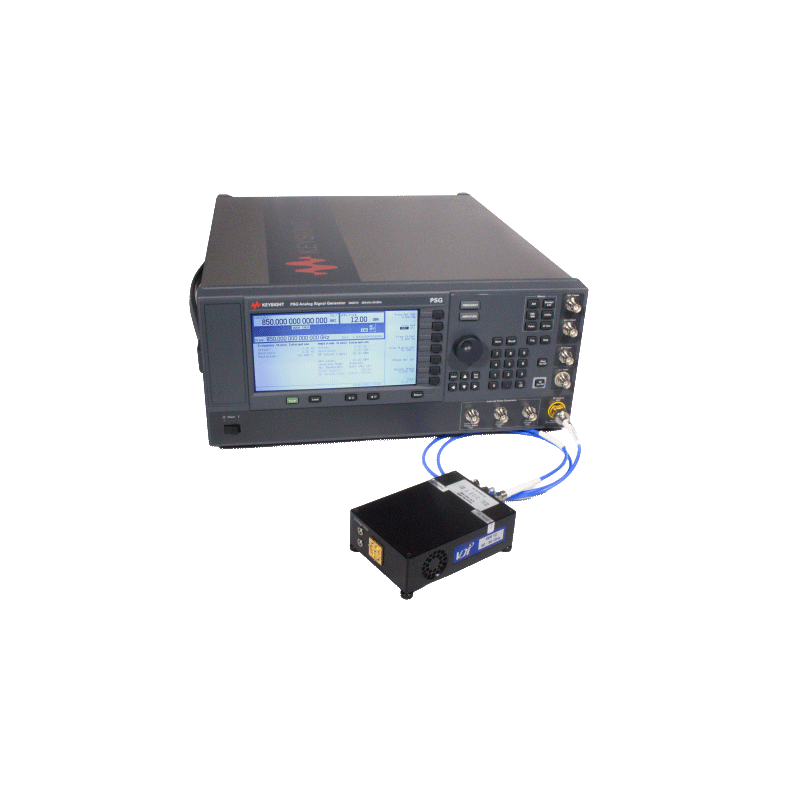

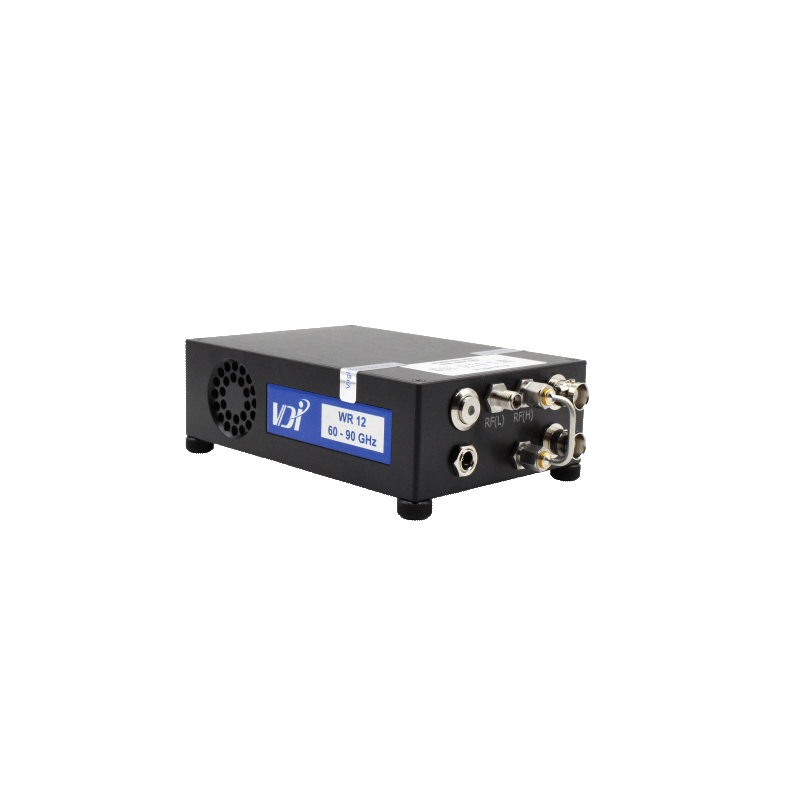

Extensions d'analyseur et de générateur
Portez votre analyseur de spectre ou votre générateur de signaux dans le millimétrique.
- SAX
- SGX
- PSAX
- PSGX
Test et mesure

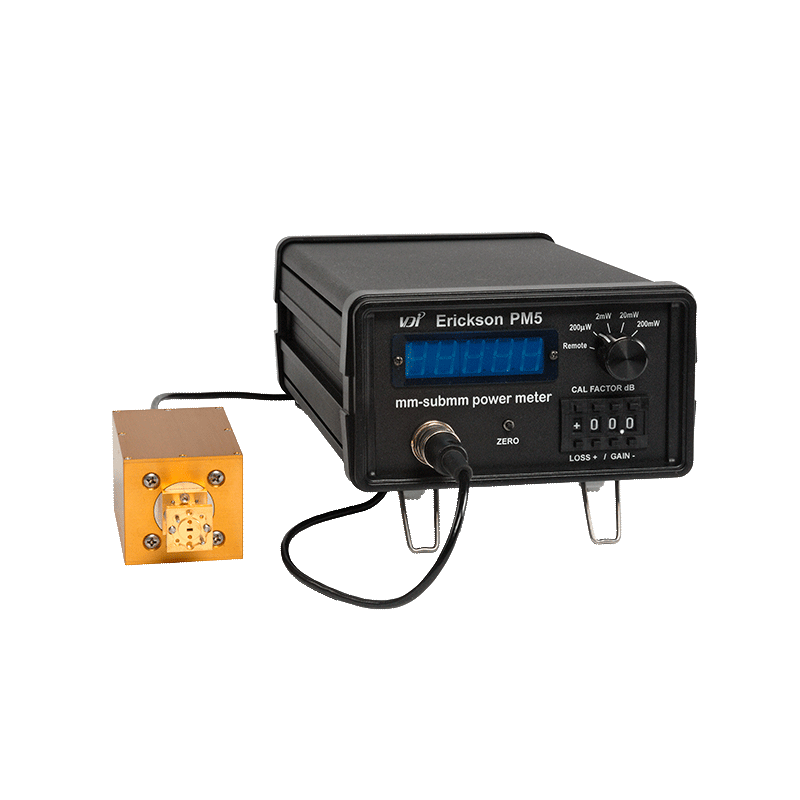

Wattmètre Erickson PM5
Mesure calorimétrique de puissance pour le millimétrique et le térahertz.
Conversion
Convertisseurs compacts
Convertisseurs de fréquence compacts pour les bandes millimétriques basses.
- CC
Émission
Multiplicateurs de fréquence
Doubleurs et tripleurs large bande à varistance, doubleurs haute puissance à varactor.
Émission
Sources et émetteurs
Sources haute puissance sur mesure et modules émetteurs compacts AMC-I.
- AMC-I
Réception
Détecteurs à polarisation nulle
Détecteurs ZBD pour la mesure directe de puissance en guide d'ondes.
- ZBD
Réception
Mélangeurs et récepteurs
Mélangeurs harmoniques et sous-harmoniques, modules MixAMC-I et récepteurs sur mesure jusqu'à 3 THz.
- SHM
- EHM
- MixAMC-I
Composants passifs

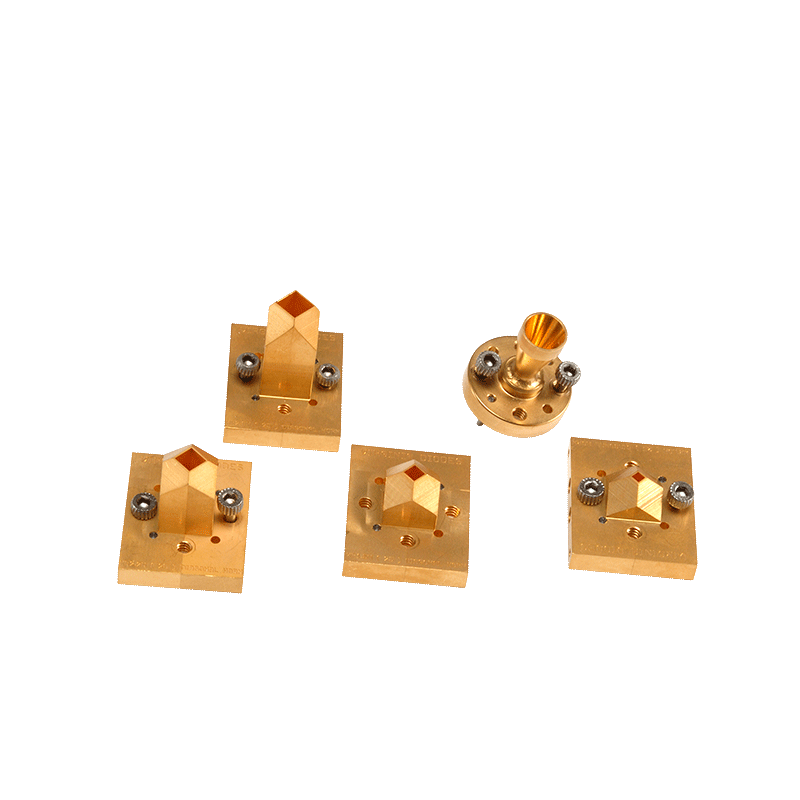

Composants en guide d'ondes
Sections droites, adaptateurs, atténuateurs variables, filtres et cornets, de WR15 à WR1.0.
Sur mesure
Produits pour la cryogénie et le spatial
Versions adaptées aux environnements cryogéniques et aux missions spatiales, définies avec VDI selon votre cahier des charges.
- Développementsur cahier des charges
Plages de gamme d'après Versys et VDI ; un module couvre une seule bande. Caractéristiques à confirmer sur la fiche de la référence.
Applications
Là où le térahertz devient mesurable.
Caractérisation de composants
Mesures sous pointes et paramètres S de circuits millimétriques et sub-millimétriques.VNAX · kits TRL et SOLTMesure d'antennes
Diagrammes en chambre anéchoïque, avec câbles de 5 m en option.VNAX · cornetsRadioastronomie et spatial
Récepteurs et sources pour instruments scientifiques, en version cryogénique ou spatiale.Mélangeurs · multiplicateursRecherche en laboratoire
Spectroscopie et expériences térahertz dans les laboratoires civils et militaires.Sources · détecteurs ZBDVersys × Virginia Diodes
Votre banc millimétrique, configuré avec vous.
Versys distribue VDI en exclusivité en France et vous aide à choisir les bandes, les options et l'instrument hôte adaptés à votre mesure.
- 01
Conseil
Nous définissons avec vous les bandes WR, la configuration TxRx ou Rx et les options utiles. - 02
Configuration
Compatibilité avec votre VNA, kits de calibration et accessoires de mesure. - 03
Devis et livraison
Offre chiffrée, documentation fabricant et suivi de commande. - 04
Support
Un contact technique en France pour la mise en service et au-delà.
